(二)﹑高压电柜 喷粉烘干固化自动生产线 输送系统说明：
1.产品质量符合国家相关标准，外型美观，结构紧奏，运行平稳，无爬行、卡滞现象，调速方便，使用寿命长，故障少，维修方便。
2.输送系统采用支柱开式轨悬挂输送链，链条型号：4吋458型模锻输送链；
3.承载轨道采用支柱式“工”字钢结构，配输送小车17组。
4.设计单点吊重500Kg。
5.本案设计工艺链速5.0m/min，速度调节范围（0～10m/min）。
6.系统内含驱动机构、重锤张紧装置、牵引链条（模锻）、积放载重直轨、弯轨、伸缩轨、检查轨、回转光轮、止退器、停止器、钢结构支架、自动加油装置、全线接油盘、电气控制系统、过载自动保护装置等。
7.停止器共9套，按图纸及整个工艺要求进行设置分布。高温、喷粉工位停止器采用防护装置。气缸、电磁阀采用SMC
8.考虑轨道材质耐磨性，轨道部分采用16Mn材料。确保运行平稳可靠,有足够的刚度和强度
9.炉内设置膨胀节，保证无热变形。
10.驱动机构、张紧装置位置分布合理。张紧装置上设有位移极限保护开关，全线各关键部位均设有悬链急停开关，驱动设有机械、电气双重安全保护。
11.乙方提供一次吊具和二次吊具。
12.设一套自动加油装置，自动加油机构是光电感应喷雾式，以保证输送链长期在良好润滑状态下工作。
13.采用变频调速。西门子变频器及控制系统.
14.全线设置积油盘,确保不污染工件.
15.小车组、输送链采用耐高温轴承和油脂,在装配时一次进行加注好。
16.高压电柜喷粉烘干固化自动生产线旋转吊具
旋转吊具是由伺服系统控制,由一组棘轮机构、旋转齿轮、轴承、吊钩、板式弹簧、连接杆等组成。
棘轮机构由两套正反向安装的棘轮、棘爪、销轴、板式弹簧组成，由于正反棘轮的作用工件挂在吊具上不会转动，棘爪带有加长杆，当工件需要转动时，旋转装置伸出，压住棘爪加长杆使其和棘轮脱节，此时工件和旋转齿轮转动，当旋转装置缩回脱离棘爪加长杆，棘爪在板式弹簧的作用下和棘轮咬合，工件被固定不能转动。旋转齿轮直径200mm,在喷房内每次旋转90度。它是受旋转装置的控制。吊钩为U型钩，由直径20mm的圆钢制成，钩的下部是平的，和它连接的二次挂具由钢板弯成，这样工件吊挂后不会转动。详见附图。

附表：高压电柜喷粉烘干固化自动生产线【输送链参数表】
序号    名称    说   明
1    形式 :全自动积放式悬挂输送    积放式悬挂输送
2    型号            XJF-458模锻
3    驱动机型式     变频调速电机
4    驱动机动力(Kw)    3.0
5    驱动部数（套）    1
6    同步装置       -
9    吊挂重量        ≤500 Kg
10    单点吊重      250Kg
11    输送速度（常用）    5.0m/min
12    调速范围(m/min)    0～10m/min
13    挂具            承载小车和一、二次吊具
14    工序         上件→脱水→强冷→下件
上件→喷粉→固化→强冷→下件
15    总长(m)         参照系统平面图
16    涨紧装置       重锤式（一套）
17    紧急停止      炉前、驱动部、控制柜、上下件、喷房等
18    接油盘    承载轨全线小车
19    承载小车    17组
20    自动加油装置(套)    1 set
21    一套伺服系统 西门子系统工件回转
一套电机回转系统    各一套

（三）. 高压电柜喷粉烘干固化自动生产线喷粉系统:

1、不锈钢喷粉房设备：壹套。
2、单级粉末回收装置：反脉冲及抽风系统一套，回收箱两套。
3、喷涂方式：采用机器人自动喷粉方式。
4、设计要求：满足多色工件类粉房。
5、粉末传输方式：全自动粉末传输供粉和缺粉报警系统。
6、粉房材质要求：喷房底板采用1.5mm不锈钢SUS304材料，侧板和顶板采用1.5mm不锈钢SUS304材料。
7、回收方式：采用底部回收方式，壹套六组滤芯（每组两只），单级单边回收喷粉系统。回收接口、风管不锈钢制作
8、回收风机采用变频调速风机，风机风量易调节且噪音小。
9、回收性能：无明显的溢粉现象,回收效果达到不低于98％。粉房各开口处的进风风速＞0.5m/s。
10、喷枪布置及枪口： 设一个预留补粉工位的人工进出的手动门,便于人工进行检查和新件的试喷,喷粉房设置一个机械手门。另外在粉房内配备风枪二巴,以备对粉房的清理。

11、高压电柜喷粉烘干固化自动生产线粉房及回收结构设计特点：
（1）该设备节约粉末，降低粉末消耗，回收效率高。
（2）喷房采用圆弧顶结构，易清理，轨道位于喷房顶部，。
（3）独立的变频抽风设计,保证回收装置能快速与粉房分开，保证喷房内气流的平稳，上粉率高，节约粉末。同时整个结构紧凑，占地面积小。
（4）滤芯回收采用反脉冲滤芯清理系统，使整个滤芯彻底均匀清理。
（5）回收箱下面设置活动接粉斗，滤芯装置下面设置活动接粉斗且安装流化板和回收粉泵以便把回收的粉自动供抽到供粉桶。

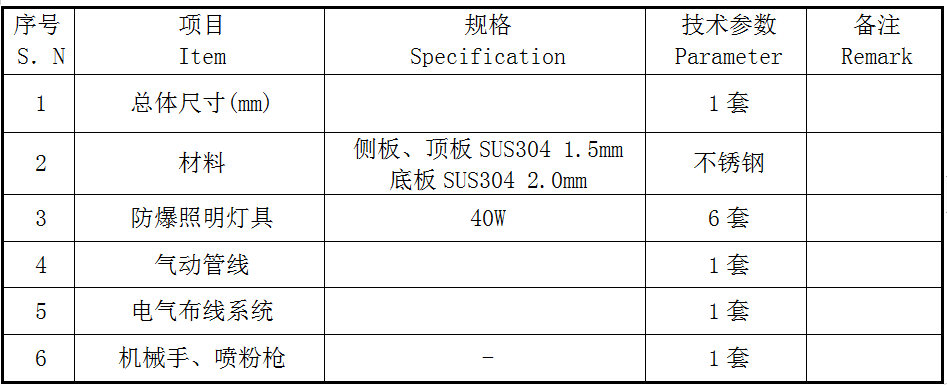

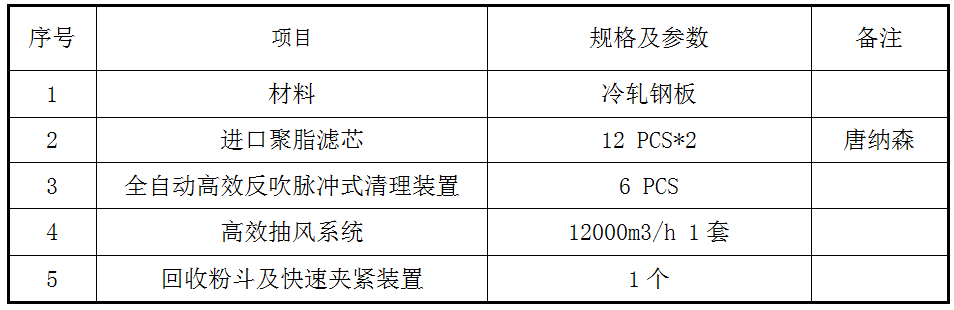

附表：高压电柜喷粉烘干固化自动生产线喷粉设备参数表
a)喷粉房：1套

b).脉冲式自洁过滤系统: 1套

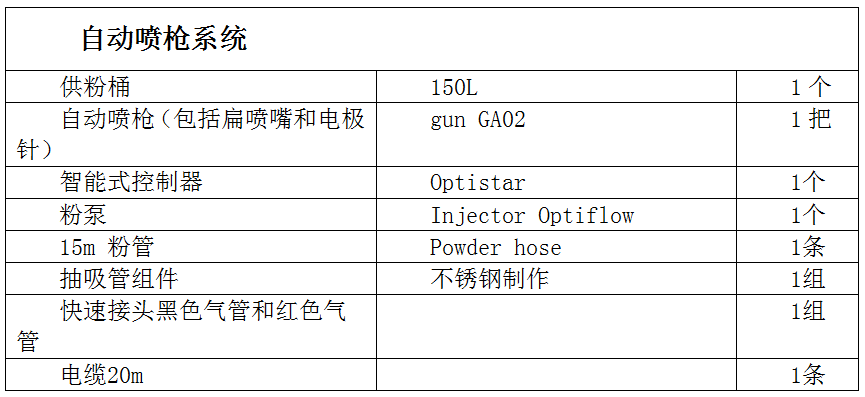

（四）.高压电柜喷粉烘干固化自动生产线瑞士金马喷粉及控制系统

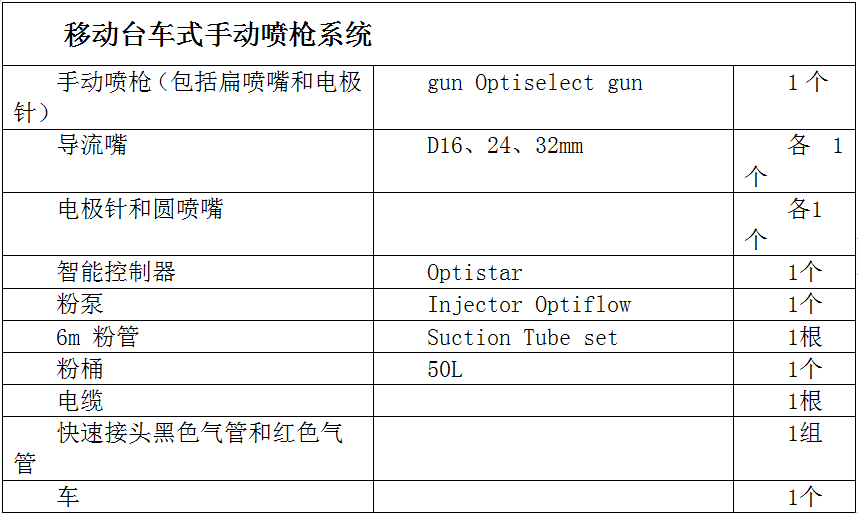

 高压电柜喷粉烘干固化自动生产线 移动台车式手动喷枪系统
