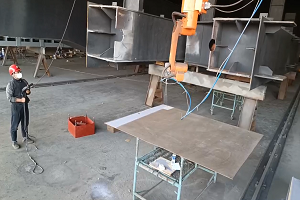

侧壁6轴喷漆机器人

侧壁六轴喷漆机器人配置6个轴,分别是X轴、Z轴、S轴、T轴、V轴、W轴,相对于5轴机器人,增加了V轴:小臂360°旋转功能,喷砂时更加的灵活、精准、高效。九通是一家智能涂装环保解决方案服务商,拥有十多年非标项目经验,可根据客户的现场需求量身定制喷漆机器人解决方案!

免费热线:400-901-8969 微信手机号:17316910092


请求报价

优势特点


1.侧壁6轴 喷漆机器人 产品优势

  • 效率高:可不间歇作业,各轴均具有高速运动性能,极大优化生产节拍,生产效率高

  • 精度高:5个伺服电机、1个直流电机,喷嘴摆动式,喷漆精准度可达0.1mm,重复定位精度达0.01mm,确保了始终如一的高品质涂装

  • 灵活性高:机器人可量身定制;可清理单一工件,也可动态同步跟踪输送带,配合生产线喷涂;应用广泛,适合各种异形工件,使用率高

  • 喷涂质量好:喷嘴距离和角度可以不断调整,喷涂油量可灵活控制,确保涂层均匀、速度稳定,光泽度好,产品合格率高

  • 节能环保:机器人喷涂,喷漆房内空气可循环使用,可大量节约通风功耗和热量损失;节约VOC的处理成本,由于喷漆房的空气实现循环,排处的废气浓度得到提高,达到活性炭吸附后再脱附的废气浓度,因此节约了活性炭吸附设备。

  • 成本降低:内置节油程序,高效省涂料,节省油漆30%;结构紧凑,缩小空间,降低通风,有效节能;使用寿命长,无易损件,保养简单,比五轴喷漆台少了导轨、皮带等易损件


2.公司优势

  • 集现场勘测、设计、生产、安装、售后一站式服务

  • 10+年行业经验,案例众多,免费设计非标解决方案

  • 诚信做人做事,不偷工减料,保品保工期,做良心项目

  • 合同质保金、质保2年,我们有信心

应用范围


侧壁6轴喷漆机器人适用于汽车、轨道车辆、客车、专用车、变压器、风电、工程机械、机床、大型石化装置、船舶等关键零部件和机械基础件的喷漆/喷粉作业,侧壁喷漆机器人往往成对布置,在工件的一侧各布置一台。


竭诚希望您给九通一次沟通机会,我们必将不辜负信任,免费热线:400-901-8969




设备参数


序号轴名称轴功能运动范围运动速度
轴1
X轴沿操作间纵向移动11-2=8(m)100-600mm/s
    轴3    Z轴
    沿操作间垂直移动    8.5-3.8=4.5(m)
    100-300mm/s
轴5S轴大关节旋转轴160°
1-6r/min
轴6T轴小关节旋转轴240°1-6r/min
    轴7    V轴
    小臂训传
    360°
    5-30r/min
轴8W轴喷枪摆动
±180°
5-30r/min


备注:设备尺寸均为参考,可以根据客户产品尺寸设计制作。

如想量身定制,了解其他产品如 涂装生产线 、喷漆房、喷砂房等,可加微信咨询:


扫一扫立即沟通销售


售后服务


合同签约4周内,我公司提供如下技术资料:


序号名称纸媒版本份数电子版本份数备注
1
设备总图31
2设备基础安装图和技术要求
31

3设备尺寸、净重、毛重31
    4    设备动力配置要求    3    1

5设备电力装机容量
3
1



设备终验收后,我公司提供以下技术资料:


序号名称纸媒版本份数电子版本份数备注
1
设备使用说明书31
2设备安全操作维护规则31

3各功能设备设计总图
31
    4
    电气设计图
    3
    1

    5
    易损件明细和图纸
    3
    1

    6
    机器人程序

    1

7PLC程序
1


视频案例

为什么选择九通

九通质量保证

  • 人员培训


    我公司负责对该机器人的操作、维护人员进行现场陪产培训,时间为1周。培训的相关人员将具备如下技能:

    1.掌握设备的机械和电气的日常保养、维修

    2. 使操作者能够熟悉机器各种技术性能,安全生产注意事项等内容,使之达到独立操作、编程、保养和维修的水平。

    3. 能够熟练操作机器,掌握基本编程方法;

    4. 掌握机器工艺参数的设定和调整。

    5. 掌握机器的日常保养和一般故障的修理排除。

    6. 了解控制系统原理和PLC程序。

  • 工程验收

    1、设备出厂前,由卖方通知买方进行出厂前预验收。

    2、终验收:终验收在设备试生产达到合同中规定的设计能力,投运一周后即进行终验收。

  • 售后服务及技术支持

    1. 系统(除机器人外)保质期为12个月,自最终用户验收合格之日起算。保修期内由于产品质量问题所造成的故障,由卖方负责免费维修或更换零部件。

    2.在质量保证期内,所有因设备质量问题造成的设备故障或零件损坏,卖方均给予免费维修或更换,且在接到买方故障通知后4小时内给予答复解决方式,必要时尽量在24小时内到达现场。

    3.质量保证期满后,卖方有义务负责产品的终身有偿服务,优惠提供零部件。
