龙门八轴喷漆机器人是安装在喷漆房内进行喷漆作业的全自动化设备,替代人工,从而提高喷漆效率和质量,安全环保节能!配置8个轴,分别是X轴、Y轴、Z轴、R轴、S轴、T轴、V轴、W轴,用于控制喷枪的运动,实现无死角、盲区喷漆作业。九通已有十多年的非标设备设计、生产、安装、售后经验,能够根据客户喷漆需求合理推荐相对应的喷漆设备整体解决方案,想客户所想,做客户想做!
免费热线:400-901-8969 微信手机号:17316910092

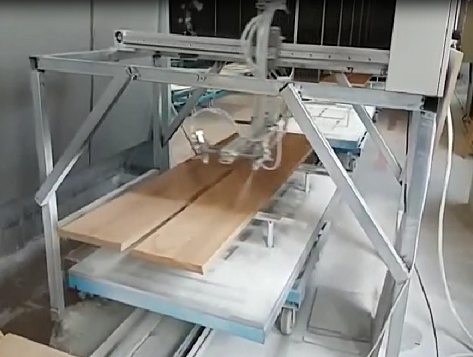

龙门8轴喷漆机器人 1.JPG
1.龙门8轴 喷漆机器人 产品优势
效率高:可不间歇作业,各轴均具有高速运动性能,极大优化生产节拍,生产效率高
精度高:8个伺服电机、一个直流电机,喷嘴摆动式,喷漆精准度可达0.1mm,重复定位精度达0.01mm,确保了始终如一的高品质涂装
灵活性高:机器人可量身定制;可清理单一工件,也可动态同步跟踪输送带,配合生产线喷涂;应用广泛,适合各种异形工件,使用率高
喷涂质量好:喷嘴距离和角度可以不断调整,喷涂油量可灵活控制,确保涂层均匀、速度稳定,光泽度好,产品合格率高
节能环保:机器人喷涂,喷漆房内空气可循环使用,可大量节约通风功耗和热量损失;节约VOC的处理成本,由于喷漆房的空气实现循环,排处的废气浓度得到提高,达到活性炭吸附后再脱附的废气浓度,因此节约了活性炭吸附设备。
成本降低:内置节油程序,高效省涂料,节省油漆30%;结构紧凑,缩小空间,降低通风,有效节能;使用寿命长,无易损件,保养简单,比五轴喷漆台少了导轨、皮带等易损件
2.公司优势
集现场勘测、设计、生产、安装、售后一站式服务
10+年行业经验,案例众多,免费设计非标解决方案
诚信做人做事,不偷工减料,保品保工期,做良心项目
合同质保金、质保2年,我们有信心
龙门8轴喷漆机器人广泛应用于大型公建全方位喷漆/喷粉/喷砂作业,比如风电、轨道交通、船舶、航空航天、变压器、大型钢结构件、重型铸造件、高铁等。
序号 | 轴名称 | 轴功能 | 运动范围 | 运动速度 |
---|---|---|---|---|
轴1 | X轴 | 沿操作间纵向移动 | 11-2=8(m) | 100-600mm/s |
轴2 | Y轴 | 沿操作间横向移动 | 7.5-1.8=5.7(m) | 100-600mm/s |
轴3 | Z轴 | 沿操作间垂直移动 | 8.5-3.8=4.5(m) | 100-300mm/s |
轴4 | R轴 | 水平旋转轴 | 360° | 1-6/min |
轴5 | S轴 | 大关节旋转轴 | 160° | 1-6r/min |
轴6 | T轴 | 小关节旋转轴 | 240° | 1-6r/min |
轴7 | V轴 | 小臂旋转 | 360° | 5-30r/min |
轴8 | W轴 | 喷枪摆动 | ±180° | 5-30r/min |
备注:设备尺寸均为参考,可以根据客户产品尺寸设计制作。
如想量身定制,了解更多产品如 涂装生产线 、喷漆房、喷砂房等,可加微信咨询:
扫一扫立即沟通销售
合同签约4周内,我公司提供如下技术资料:
序号 | 名称 | 纸媒版本份数 | 电子版本份数 | 备注 |
---|---|---|---|---|
1 | 设备总图 | 3 | 1 | |
2 | 设备基础安装图和技术要求 | 3 | 1 | |
3 | 设备尺寸、净重、毛重 | 3 | 1 | |
4 | 设备动力配置要求 | 3 | 1 | |
5 | 设备电力装机容量 | 3 | 1 |
设备终验收后,我公司提供以下技术资料:
序号 | 名称 | 纸媒版本份数 | 电子版本份数 | 备注 |
---|---|---|---|---|
1 | 设备使用说明书 | 3 | 1 | |
2 | 设备安全操作维护规则 | 3 | 1 | |
3 | 各功能设备设计总图 | 3 | 1 | |
4 | 电气设计图 | 3 | 1 | |
5 | 易损件明细和图纸 | 3 | 1 | |
6 | 机器人程序 | 1 | ||
7 | PLC程序 | 1 |
我公司负责对该机器人的操作、维护人员进行现场陪产培训,时间为1周。培训的相关人员将具备如下技能:
1.掌握设备的机械和电气的日常保养、维修
2. 使操作者能够熟悉机器各种技术性能,安全生产注意事项等内容,使之达到独立操作、编程、保养和维修的水平。
3. 能够熟练操作机器,掌握基本编程方法;
4. 掌握机器工艺参数的设定和调整。
5. 掌握机器的日常保养和一般故障的修理排除。
6. 了解控制系统原理和PLC程序。
1、设备出厂前,由卖方通知买方进行出厂前预验收。
2、终验收:终验收在设备试生产达到合同中规定的设计能力,投运一周后即进行终验收。
1. 系统(除机器人外)保质期为12个月,自最终用户验收合格之日起算。保修期内由于产品质量问题所造成的故障,由卖方负责免费维修或更换零部件。
2.在质量保证期内,所有因设备质量问题造成的设备故障或零件损坏,卖方均给予免费维修或更换,且在接到买方故障通知后4小时内给予答复解决方式,必要时尽量在24小时内到达现场。
3.质量保证期满后,卖方有义务负责产品的终身有偿服务,优惠提供零部件。
