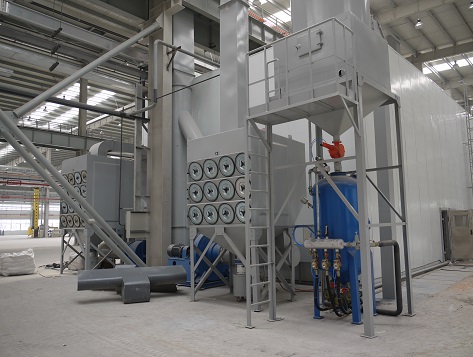

1.滤筒 喷砂房除尘器 产品优势

• 除尘效率高：针对不同粉尘，采用不同滤筒和过滤材料进行过滤，除尘效率高达99.99%，也可针对0.3μｍ粉尘

• 更换便捷：模块化组合，相比袋式，体积更小，可快捷更换增加除尘机组

• 维护简易：滤筒一体化设计，上接盖安装检修方式（滤筒15°倾斜抽屉式安装，可使滤筒拆换），方便滤袋更换简易，且密封性好

• 降能减耗：脉冲技艺、反吹风系统，一个脉冲阀可同时喷吹一列（每列滤筒数量最多为12个），可大大减少脉冲阀数量，降低能耗

• 过滤面积大：滤筒结构折叠的圆筒形，一个标准滤筒过滤面积为23㎡，而同体积的布袋式只有1㎡

• 耐用寿命长：尘气入口设置挡尘板具有缓冲作用，粉尘不会高速直冲滤筒，清灰时滤料的抖动较小，从而使滤筒的寿命大大高于滤袋，维修费用低

2.公司优势

• 集现场勘测、设计、生产、安装、售后一站式服务

• 10+年行业经验，案例众多，免费设计非标解决方案

• 诚信做人做事，不偷工减料，保品保工期，做良心项目

• 合同质保金、质保2年，我们有信心

滤筒式脉冲除尘器应用于有色冶炼、建材、电力、轻工、冶金、化工、烟草、造船、钢机械加工、粉尘回收、铸造、航空航天、工业电站锅炉、供热锅炉等。九通工业除尘器已在芜湖力钧轨道交通、中集集团、远高重高、哈电集团、圣汇气体化工、中油管道机械、方圆集团、中国神州飞行器有限公司、北京蓝天玻璃厂、河北润坤有限公司等公司应用，定制化项目服务是我公司的长项，可为企业免费出设计方案,保质保工期，确保过环评!

竭诚希望您给九通一次沟通机会，我们必将不辜负信任，免费热线：400-901-8969

脉冲滤筒除尘器设有进风口、滤筒、出风口、气包、脉冲控制仪、喷吹阀、喷吹管等，滤筒是由聚脂纤维折叠、卷制而成，其下端封闭，上端正对喷吹管下口。含尘气体由进风口进入除尘器后，气流速度减慢，粗颗粒脱离气流沉降到集尘室内，细微粉尘随气流穿过滤筒时被阻于滤筒外表面，洁净气体由出风口排出;当滤筒表面灰层较厚时，脉冲控制仪发出指令开启喷吹阀，气包内的压缩空气经喷吹管高速喷出，同时诱导数倍于喷射气量的周围空气进入滤筒，并由内向外射出，将滤筒外表面的粉尘吹下落入集尘室内，然后由放灰斗排出。除尘器清灰采用脉冲喷吹方式，既做到了清灰，又不伤害滤筒，使滤筒使用寿命得以。清灰过程由脉冲控制仪自动控制，可采用压力差控制或时间控制。全室除尘系统分区域进行粉尘集中排放，利用螺旋输送机将各排放点的粉尘与异物收集在一起集中排放，可定期清理粉尘筒，从而减轻了工人劳动量。除尘器配置有储灰桶,可定时集中排灰。

滤筒式除尘器结构图

滤筒除尘器结构图

部件皆可非标定制（如尺寸、材质、品牌、工艺、功能等）

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成。

箱体	滤筒	滤料	进风、排风管
主机箱体采用优良碳素钢，气密性设计，检查门用优良密封材料，制作过程以煤油检漏，漏风率很低。顶部设有人孔检修门，可便捷安装和更换滤料；可根据需求定制不同规格箱体，箱体内分成若干个室，用隔板隔开，互不透气，实现离线清灰；每个室内均设有一个提升阀，以切换过滤气流；上箱体设计有一定的斜度，有利于雨水的顺利排放；中箱体采用厚度为5mm的钢板制造，表面喷漆处理，防锈、坚固、耐用。	折叠圆筒形，外径320mm,内径220mm,筒高660mm，内外用金属框架支撑，上下用顶盖和底座固定，一个标准滤筒过滤面积为23m2,而同体型布袋过滤面积仅有1m2；排列布局合理，横向组合安装，且为上进风、下排风，该结构有利于含尘气体导入除尘器室内各滤筒载体，均匀分布，又利于反吹清灰瞬间被弹落的灰尘下落，减少二次吸附的可能性；下排风结构，通过净气室直接导入风机，风机电机为落地式，增强设备的稳定性，又能节省管路联接所带来的没必要的浪费。	滤筒滤料采用唐纳森技术生产的新型材料，过滤材料100%聚脂纤维，厚度 0.80mm；耐热最高温：80℃；空气渗透率：220m³/m2/h；重量：260g/m2；过滤精度：5um-10um； 过滤阻力：≦46Pa；过滤效率：≧99.99%	脉冲滤筒除尘器风管采用δ1.5mm镀锌板咬口制作，无需焊接，并做防腐及保温处理，风道布置紧凑，气流阻力小，管道设计避免水平管道，尽量减少弯管；管道采用法兰连接，法兰间填充石棉绳作为密封材料，美观、耐用。

风机	清灰装置	集尘斗	控制系统
滤筒式除尘器风机采用双吸BKKF型隔爆离心风机，具有性能良好、效率高、造型美观、结构紧凑、运转平稳、安装维修十分方便等特点。送风机座采用槽钢、角钢工业型材焊接成框架，承载1台送风机重量及工作时的振动；送风管道均采用δ1.2mm优质镀锌钢板咬口制作，无需焊接，保证了管路成型无变形；在风机底部安装阻尼或弹性减器，同时我们设计有风机减噪间，确保系统噪声控制在75dBA以下。	本除尘器采用脉冲反吹清灰方式，其工作原理是：当脉冲控制仪发出信号时，脉冲控制阀排气口被打开，脉冲阀背压室外的气体泄掉压力，膜片两面产生压差，膜片因压差作用产生位移，脉冲阀打开，此时压缩空气从气包通过脉冲阀经喷管小孔喷出（从喷吹管喷出的气体为一次风）。当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气（称为二次风）进入滤袋，造成滤袋内瞬时正压，实现清灰的目的。	集尘斗利于灰尘的排放、收集和除尘器的维修保养，可配置旋转阀，能够自动且持续地将灰斗中的粉尘运输至输送系统或收集容器；集尘斗一般配有两部收尘斗车，且采用快速联接结构，密闭又方便开启，清洁工人可十分容易将其打开，后拉到指定位置将粉尘进行处理，不需其它容器装运而造成的二次飞扬而污染环境。	单机除尘器采用单机控制，脉冲控制仪设为定时自动循环清灰，组合除尘器采用脉冲控制仪组合或者PLC控制，设定为自动循环清灰

备注：设备尺寸 均为参考，可以根据客户产品尺寸设计制作。
