JT-CFCH-32全自动触屏升降往复机

JT-CFCH-32全自动触屏升降往复机是一款自动喷塑设备,相比JT-CFWH-32型号,该设备控制系统采用7寸昆仑通态触摸屏+信捷PLC控制,程序一体行业定制,在操作便捷度、控制精准度上有一定的提升。

九通JT-CFCH-32全自动触屏升降往复机主要由电机、减速机、滑轮、控制系统等组成,可上下快速往复运动实现自动喷粉。其尺寸为:700*700*3200,有效行程:最低点700(㎜)最高点2700(mm)。九通提供现场勘查、方案设计、设备生产、上门安装、售后服务、非标定制等服务,切实客户实际需求,让客户买的放心,用的舒心!

免费热线:400-901-8969 微信手机号:17316910092

请求报价

优势特点


1.JT-CFCH-32 全自动触屏升降往复机 产品优势

  • 外观美观大方,人性化设计,往复行程、速度采用按键调整,操作简单

  • 运行稳定,德东电机、蜗轮减速机、进口聚氨酯滑轮确保喷涂的稳定性

  • 喷涂效率高,每台往复机包含1根1.2米长枪杆,4根60cm小枪杆,速度范围:0-60m/min,确保喷涂效率

  • 上粉率高:往复机运行平稳及合理的布枪方式,确保上粉率高

  • 多个内存储程式,可根据不同的生产条件来设定自动选择,简单高效

  • 智能化程度高:采用7寸昆仑通态触摸屏+信捷PLC控制,人工操作简单便捷,控制灵敏精准,程序一体行业定制,满足客制化需求!


2.公司优势

  • 集现场勘测、设计、生产、安装、售后一站式服务

  • 10+年行业经验,案例众多,免费设计非标解决方案

  • 诚信做人做事,不偷工减料,保品保工期,做良心项目

  • 合同质保金、质保2年,我们有信心

应用范围

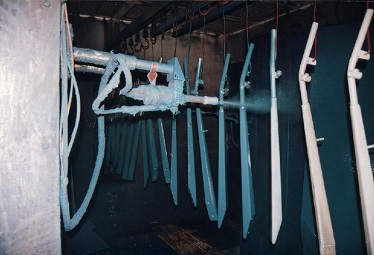

主要应用于五金家电、电器、灯饰、医疗器械、自行车、三轮车、汽车零部件、铝型材、大型装载机、农机类、货架护栏、控制柜、空调外壳、风扇网罩、卫星天线、防腐管道、隔离栅、天花扣板、煤气罐、氧气瓶类等的表面自动往复喷粉


竭诚希望您给九通一次沟通机会,我们必将不辜负信任,免费热线:400-901-8969


JT-CFCH-32全自动伺服升降往复机

JT-CFCH-32往复机

JT-CFCH-32全自动伺服升降机

JT-CFCH-32全自动伺服往复机


主要组成


JT-CFCH-32全自动触屏升降往复机主要由机身、电机、减速机、高速导轨、拖链、喷枪、控制系统等组成。


JT-CFCH-32全自动伺服升降往复机


部件优势


部件皆可非标定制(如尺寸 、材质、品牌、工艺、功能等)


机身


加宽加厚金属板材,承重强,坚固耐用;整机喷塑,颜色可按客户需要定制,并带有塔克履带收放管线

YG-CFCH-32全自动伺服升降往复机机身
电机


YG-CFWH-32全自动升降往复机电机

JT-CFCH-32全自动伺服升降往复机垂直电机采用0.75KW德东电机,噪声低,振动小,起动转矩大,运行安全可靠,安装使用方便、节能环保、维护方便。


减速机


采用063型1比10蜗轮减速机,具有间隙小、效率高、速比大、寿命长、振动低、低噪音、低温升、外观美、结构轻小、安装方便、定位等特点,适用于交流伺服马达、直流伺服马达减速传动。

YG-CFWH-32全自动升降往复机减速机


进口聚氨酯滑轮


YG-CFWH-32全自动升降往复机进口聚氨酯滑轮

传动性能稳定,高性能原材料,硬度高、启动阻力小、滚轮耐磨、防滑性能稳定、静音,好动态性能及抗冲击性,高耐磨性,内生热低,耐高温性佳等。



喷枪


每台升降机包含1根120cm长枪杆,4根60cm小枪杆。喷枪为非标准件,管长2m内可定制。多种喷涂角度,可满足各种死角或无法触及之地的喷涂,如45°、90°、0°喷。喷嘴不锈钢材质,耐磨损、耐腐蚀、不变形、不弯曲,使用寿命更长,口径0.5-1.8mm可定制。

YG-CFWH-32全自动升降往复机喷枪


拖链


YG-CFWH-32全自动升降往复机拖链

增强尼龙拖链,具有高的压力和抗拉负荷,良好的韧性、高弹性、耐磨性、阻燃性。高低温时性能稳定,耐油、盐并有一定的耐酸、耐碱能力;运行最高速度可达5m/s,最高加速可达5m/s²。 在正常架空使用情况下,可达500万往复运动次数。



控制系统


选用7寸昆仑通态触摸屏+信捷PLC控制,程序一体行业定制,功能完善操作简单、可视性好、可维护性强等优势;支持历史数据、故障报警等,可以保存到U盘或者SD卡里面,并且可转换为Excel可以打开的文件。

YG-CFCH-32全自动伺服升降往复机控制系统


设备参数

序号项目名称参数/规格
1升降机垂直电机0.75KW德东电机
2
减速机063型1比10蜗轮减速机
3
运动部分进口聚氨酯滑轮
4
控制系统7寸昆仑通态触摸屏+信捷PLC控制,程序一体行业定制
5
升降机200KG
6
升降杆
负载25kg
7
速度范围
0-60m/min
8
输入电压

AC220V

9
环境湿度0°---60°
10
加速度1m/sec
11
喷枪1根1.2米长枪杆,4根60cm小枪杆
12
质保一年

备注:往复机因是电子产品,使用前需良好接地,不能与喷枪接一根地线

备注:设备尺寸 均为参考,可以根据客户产品尺寸设计制作。

如想量身定制 ,可加微信咨询:


扫一扫立即沟 通销售



视频案例

为什么选择九通

九通质量保证

  • 人员培训


    我公司负责对JT-CFCH-32全自动触屏升降往复机的操作、维护人员进行现场陪产培训,时间为1周。培训的相关人员将具备如下技能:

    1.掌握设备的机械和电气的日常保养、维修

    2. 使操作者能够熟悉机器各种技术性能,安全生产注意事项等内容,使之达到独立操作、编程、保养和维修的水平。

    3. 能够熟练操作机器,掌握基本编程方法;

    4. 掌握机器工艺参数的设定和调整。

    5. 掌握机器的日常保养和一般故障的修理排除。

    6. 了解控制系统原理和PLC程序。

  • 工程验收

    1、设备出厂前,由卖方通知买方进行出厂前预验收。

    2、终验收:终验收在设备试生产达到合同中规定的设计能力,投运一周后即进行终验收。

  • 售后服务及技术支持

    1. 系统保质期为12个月,自最终用户验收合格之日起算。保修期内由于产品质量问题所造成的故障,由卖方负责免费维修或更换零部件。

    2.在质量保证期内,所有因设备质量问题造成的设备故障或零件损坏,卖方均给予免费维修或更换,且在接到买方故障通知后4小时内给予答复解决方式,必要时尽量在24小时内到达现场。

    3.质量保证期满后,卖方有义务负责产品的终身有偿服务,优惠提供零部件。
