机械回收式喷砂房

机械回收喷砂房采用机械动力输送回收磨料,可分为皮带机、刮板、螺旋机三种方式,配合斗式提升机、分离器实现砂料的输送、循环回收利用,相比于气力输送回收,其效率更高、更环保,使用成本更低,主要适用于35米以上的喷砂房,比如船舶分段涂装。

九通机械回收喷砂房具有除尘率高达99.99%以上、运行稳定、厂家直销、结构简单、收砂量大(几百吨/小时)、支持定制等优势!

免费热线:400-901-8969 微信手机号:17316910092



请求报价

优势特点


1.机械 喷砂房 产品优势

  • 适用性广:可适用多种砂材多种规格的喷砂回收工作

  • 检修便捷:结构简化,各系统采用互锁控制,关键磨损部位配置标准模块,提高检修方便及快捷性

  • 加工效率高:机械动力收集磨料,磨料可任选并循环利用,高效适用性强

  • 干净整洁:整体的集砂回收斗,无残砂,房内干净整洁,无需人工清理

  • 工作条件好:上部补进风,底侧部吸风的抑尘循环方式,能见度高、粉尘量低,有利于工人身心健康

  • 安装简单:美观、占地面积小,安装方便,所有设备管道连接,可根据现场情况随意安装


2.公司优势

  • 集现场勘测、设计、生产、安装、售后一站式服务

  • 10+年行业经验,案例众多,免费设计非标解决方案

  • 诚信做人做事,不偷工减料,保品保工期,做良心项目

  • 合同质保金、质保2年,我们有信心

应用范围及案例


机械回收喷砂房主要适用于35米以上的喷砂房,应用于大中型工件高效率的表面喷砂处理,从而增加工件与涂层之间的附着力等效果,如毛坯件、铸造件、焊接件、热处理件、钢结构、集装箱、变压器壳、船舶修造、锅炉桥梁等,行业涉及工程机械、船舶、专用车、矿山机械、电力、石油石化、航空航天等。九通拥有众多各类型喷砂房实施经验:中车、宁夏远高重钢、哈电、力钧轨道装备、中油管道、方圆集团等,确保项目设计、制造周期可控制在2个月内。


竭诚希 望您给九通一次沟通机会,我们必将不辜负信任,免费热线:400-901-8969


机械式回收喷砂房机械回收喷砂房机械喷砂房


铸造件机械喷砂房结构件机械喷砂房机器人抛丸房


工作原理

喷砂系统工作原理砂料回收系统工作原理

砂料储存在喷砂主机的喷砂罐内,当进行喷砂作业时,喷砂罐上的组合阀动作,将喷砂罐上的封砂托顶起、喷砂罐充压;同时,喷砂罐下面的砂阀打开、助推阀打开;由于喷砂罐充压,强行将砂料从砂阀的进砂口压出到出砂口,通过助推气流,将砂阀出砂口的砂料加速;加速后的砂料气流混合流通过喷砂管至高速喷砂枪并在高速喷砂枪内,进一步将砂料加速(助推气流加速至超音速);被加速的砂料以很高的速度喷射到被处理工件的表面,实现喷砂作业的表面清理及强化目的。

机械回收喷砂房室内的磨料通过蜂窝地板漏到皮带(刮板)输送机上,皮带机(刮板)把喷砂室内的砂料、粉尘、清理物等通过斗提机和螺旋输送机送入磨料分离系统中,通过磨料分离器、将磨料及粉尘污物分开,有用的砂料进入喷砂罐内继续循环使用,粉尘及污物则随气流进入除尘系统内,经过除尘系统的过滤、干净空气排入大气,粉尘及污物则储存在粉尘筒中等待定期清理。


机械回收喷砂房工作原理



部件优势


部件皆可非标定制(如尺寸 、材质、品牌、工艺、功能等)


房体



九通机械回收喷砂房双层骨架采用优质型钢,并经喷砂、防锈、底漆涂装处理,外面采用75mm厚彩钢夹心板,外形美观、结实可靠、防腐耐用、保温隔热、消音效果好(500HZ以下);房内四周全部安装耐磨橡胶板或≥2mm锰钢板防护,有效保护房体;可根据客户要求及工件尺寸来设计房体大小,满足多工艺需求!在喷砂房内可设置固定喷砂平台,方便作业;喷砂房物流门可定制化,如电动对开门、手动对开门、柔性门等,客户可自行选择;如有小工件喷砂,建议使用柔性门,小工件柔性门关闭,大工件打开,可节省耗能,也改善作业环境。

机械回收式喷砂房房体
喷砂主体

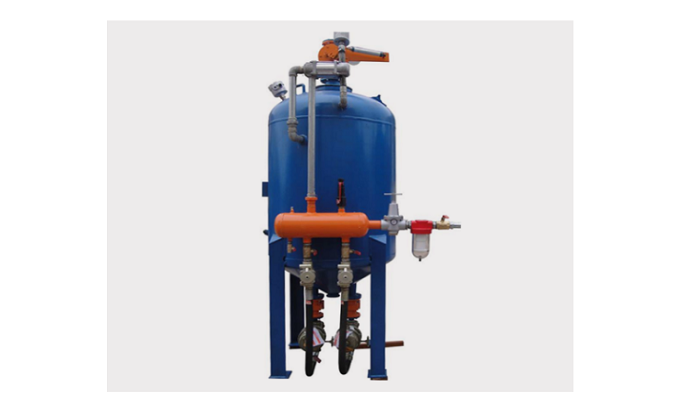

机械回收喷砂房喷砂主体

由喷砂主机、砂阀、截止阀、回转加料阀、高速喷枪等组成;喷砂主机采用九通JT-11-900Y型高效大容量喷砂机,采用保压式工作原理,可同时带二个砂料控制阀二把高速喷枪进行喷砂作业,装砂容量大,一罐可装钢砂约5吨;喷砂罐体按照ASME标准设计制造,可直接进行压力容器申报,满足国家相关标准要求。


砂阀回转加料阀截止阀高速喷砂枪机器人
砂阀回转加料阀截止阀高速喷砂枪机器人

控制砂料开启及关闭、无极调整喷砂量,安装在喷砂主机底部,九通采用进口CLEMCO气动控制喷砂阀,气夹式控制方式,具有精确性高、出砂量大、出砂均匀、调整方便、安全可靠、使用寿命长(3000小时以上)等优势,客户也可选汤姆逊或国产砂阀

控制砂料的开启及关闭、调整喷砂流量,安装在喷砂主机顶部,夹套式结构,驱动部分为一膜片气缸,性能稳定可靠、几乎无需维护、出砂量大、控制灵敏,且喷砂罐上安装料位传感器,有利于人员辨别喷砂罐加砂量,当砂料达到设定值,回转加料阀自动关闭,简单高效。

回转加料阀在更换或维修时可将截止阀关闭,这样在更换、维修回转加料阀时就不需要将砂料全部放出,省时省力;该阀九通最新开发,终身免维护、维修

自主研发设计的高速喷砂枪,文氏形喷管,其材质均采用碳化硼制造,使用寿命长,可使用寿命800-1000小时;文氏管喷枪与普通喷枪比,喷砂速度快,工作效率可提高50%,工作效率可达到35m2/h,且反冲力小,高效省力。

客户可选喷砂机器人完成喷砂作业,具有节能环保、高效率、高质量、智能化、自动化、安全性高、适用范围广等优势,采用喷砂机器人进行作业是大势所趋。喷砂机器人包括龙门式、侧壁式、内壁式三大类,按机械轴数可分为四轴至十三轴喷砂机器人,客户可根据工件的不同处理工艺要求进行定制化选购。


磨料回收系统(皮带机为例)


机械回收喷砂房的磨料回收系统由皮带输送机、磨料提升机、磨料振动筛选机组成。


皮带输送机

皮带输送机

由减速电机、输送皮带、驱动辊、张紧辊、托辊等装置组成,具有结构简单、耐磨、稳定可靠、维修量小、安装灵活、通用性强、输送量大等优势。

磨料斗式提升机

磨料斗式提升机

利用固定在胶带上的料斗来向上输送粉状、粒状、小块状的散状物料,由摆线针轮减速机、上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置等组成,九通采用带电机摆线针速轮减速机,方便安装、结构简单;为了保证工作时输送胶带不打滑,滚筒被制作成鼠笼型,提高提升胶带与带轮间磨擦力,避免打滑现象,降低提升皮带的预紧力,延长使用寿命;设有一套涨紧装置,反自转结构能够有效防止提升带自转,避免对操作人员造成伤害。

磨料系统

磨料振动分离筛选机

磨料旋振筛选机专用于精确筛选分离喷砂磨料,能精细筛选分离各种类型、任意粒度的磨料或丸料,能任意控制磨料粒度,并能确保循环使用的磨料粒度完全均匀一致,从而确保高精细喷砂加工质量和效率,并节省磨料。通过二级筛选,分离出异物、残屑杂质、不合格的磨料和破碎细磨料及细残屑,仅有工艺要求的好磨料循环回喷枪。


砂尘分选系统


机械回收喷砂房砂尘分选系统

采用满幕帘式分离器,是九通引进瑞士+GF+ . DISA技术生产的,组成:分选区、输送螺旋、丸料仓、弹丸控制闸、光电自动检测装置等。从斗式提升机流入的丸砂混合物,由螺旋输送器使其沿分离器全长粗略布料。依次反复,形成瀑布状丸砂流幕,彻底解决了大流量分离器布料不均,弹丸分离不彻底的弊端。满幕帘砂流,利用重力风选原理,将流幕中的弹丸与金属氧化皮碎片、破碎弹丸及粉尘有效分离,大颗粒废料从分离器丸料溢流口流出,细小丸料、粉尘从废料出口流出,弹丸进入丸料仓进行循环。分离器的分离效率可达99.5%以上。当有大的丸料进入螺旋筛或因机械原因造成卡死时,光电自转装置对其进行监控,自动将信号反馈到PLC控制系统报警自动停机,对其进行保护,能够有效避免因机械故障而造成其它部位损坏,从而减少不必要的损失。


除尘系统


由除尘器、烟囱及吸排尘管路、脉冲阀、脉冲仪、除尘风机组成;除尘器九通一般建议滤筒除尘,客户也可选择滤袋式除尘器;九通滤筒滤料采用唐纳森技术生产的新型材料,过滤精度:5um-10um,过滤阻力:≦46Pa,过滤效率:≧99.99%;滤筒做成折叠的圆筒形,1个标准滤筒过滤面积为15㎡,而同样体型的布袋式除尘器的过滤面积仅有1,大大减小了除尘器的体积;采用脉冲阀反吹清灰方式,当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气(称为二次风)进入滤袋,造成滤袋内瞬时正压,实现清灰的目的;滤筒按统一标准制造,采用高速连接,使滤筒拆装十分方便;排风烟囱采用1.5mm以上钢板制作,结构上在保证排风速率的情况下为利于抗风设计成微锥形,提高设备的使用寿命!排风烟囱高度不低于15米,实际情况根据甲方车间高度及现场情况进行调整,保证符合国家环保标准。

机械回收喷砂房滤筒除尘器


电控系统


机械回收喷砂房电控系统

机械回收喷砂房电控系统主要由PLC及模块、接触器、热继电器、料位仪、传感器等组成,九通采用德国西门子公司生产的S7-200型可编程控制器进行集中控制,处理速度快、性能稳定可靠、通讯联网更方便,电控系统所有开关、动力系统、电机、按钮、信号灯、主开关由控制柜控制检测,并实现自动控制(即联锁功能);控制柜上安装有二台散热风扇,主电路部分安装有过载保护和漏电保护,当电路短路或有漏电现象时可及时截断电源。


机械回收喷砂房标准组件

地板格栅防爆照明灯喷砂服喷砂室内橡胶板
                  格栅模块化更换便捷                   照明灯防爆耐用舒适                   喷砂服健康高效作业                     橡胶板延长房体寿命

设备参数

序号项目单位规格参数
1机械回收喷砂房内空尺寸mm20000*4000*4000

房体形式通过式

大门尺寸(W x H)mm3000*3000

大门形式电动提升门

安全门尺寸(W x H)mm800*1900
2喷砂系统型号
JT-11-900

储砂罐直径mm
900

储砂罐容积1

喷枪数量2

喷枪直径mm10或12

喷枪效率(单枪)m²/h15-25

喷砂量kg/h0-2200

耗气量 /min/单枪6-9

数量 套2
3砂料粒度mm
Φ0.2-1.2mm

砂料种类钢砂

首次加入量 kg16000
4表面清理等级 SG8923-88Sa2.5
5表面粗超度 mm20-50
6照明系统

顶灯类型飞利浦金卤灯

数量 盏14

功率 KW14*0.25=3.5
7磨料回收系统皮带(螺旋/刮板)输送+斗提
7.1皮带回收系统

    纵向皮带输送机
    条/mm
    3条   长度18000mm

    功率
    kw
    4

    纵向皮带输送机功率    条/mm    1条   长度5500mm

    功率
    kw    5.5
   7.2
    斗提机



    提升斗数量
    个
    50

    提升输送皮带长
    米
    16

    提长机外型尺寸
    mm
    L1950*W510*H8500

    电机功率
    kw
    3.7
8
砂尘分选器1

分选原理三级分选

分选粒度无极调控

分选量T/h6
9粉尘净化系统 套2

处理风量 m³/h4000

过滤风速 m/min0.4-0.8

过滤方式滤筒过滤

清灰方式
脉冲反吹

清灰耗气量 /min1.5-3.5

除尘效率 99.99%

风机功率 KW45
    10
    台车
    套
    1
    11
    总功率
    KW
    约70
    12
    总耗气量
    m³/min(2把枪同时工作)    50
    13
    排放量
    mg/m³    <70(国标120)
    14
    噪音
    厂界噪音
    <85分贝
15
空调式喷砂服 套2

空气压力 MPa0.4-0.7

温度调节范围 ℃10-40

备注:设备尺寸 均为参考,可以根据客户产品尺寸设计制作。

如想量身定制 ,可加微信咨询:


扫一扫立即沟 通销售


视频案例

为什么选择九通

九通质量保证

  • 制造周期

    1.自合同生效之日起20个工作日内,供方提供设备的基础工艺图、系统图及平面布置图;

    2. 制作时间60工作日;

    3. 安装调试时间60工作日;

  • 质量保证

    1.我公司生产的全部产品质保期为1年。

    2.在质保期内如因设备的质量问题造成损坏,乙方免费维修。

    3.在质保期内如因甲方原因造成的损坏,乙方有义务及时维护,只收取适当的成本费用。

    4.质保期满后,设备的维修由供方提供,供方只收取更换零部件的零部件成本费,不再收取其他费用。

    5.供方有较强的后勤保障能力,存有一定的备件、易损件,能及时提供给用户。

  • 售后服务

    1. 在工作时设备出现问题,我方4小时内进行电话或传真指导维修;

    2.如果电话或传真不能解决问题,我司维修人员在24小时之内赶到现场;

    3.设备交货后我方每半年回访一次用户,了解设备的使用情况。

  • 其他

    1. 设备基础、轨道等预埋件由甲方负责;

    2. 甲方负责设备卸货及现场安装过程中所需的吊装设备及费用。

    3.甲方将设备安装过程所需的电源及气源接到设备的安装现场,免费提供给乙方使用。

    4.甲方负责将设备所需的合格的电源和气源接至地基图所要求的地点。

    5.为了保质保量完成设备的安装,甲方应派专人监督协调设备安装的全过程。

    6.设备本身不具备防雨、防冻功能,如设备安装于室外,用户需在设备上搭建设备辅房。
